GPT : 비접지 선로에 영상전압검출을 위해 사용
Q1: GPT에대하여
GPT는 비접지 선로에 영상전압검출을 위해 사용되는데 GPT의 Open Delta 권선에 한류저항을 삽입하게 됩니다,
Q2: 한류저항(CLR)의 사용목적
1) 계전기 구동에 필요한 지락전류의 제한
2) SGR 에 유효지락전류의 공급
3) 계통의 이상지락시 중성점 불안정 現象의 방지
4) 제 3조파 억제 및 계통의 안정화
Q3: 한류저항의 용량
계산방법
Rn=n^2r/9(Rn: 1차환산저항, r: CLR의 저항, n: GPT의 권수비)
Is= 3E1/ (n)^2 x r
r = 3E1 / (E1/E3)^2 x In) (ohm)
in =In x E1/E3 (in: 2차환산전류)
용량 W=in^2r= 3InE1(W)
참고로 영상전류는 Io = wCo*E = 2*3.14*f*3C*(V/1.7321)
Q4: 고저압혼촉방지방법으로 혼촉방지판에 2종접지를 해야하는지
1종접지를 하여야 합니다.
Q5: 2차Y중성점에 2종접지를 해도돼는지
계통을 비접지로 운영 하기위해 고저압혼촉방지판이 있는 것으로 제작되었다면 굳이 변압기 2차 중성접에 2종접지를 할 필요가 없겠군요.
GPT는 비접지 선로에 영상전압검출을 위해 사용되는데 GPT의 Open Delta 권선에 한류저항을 삽입하게 됩니다,
Q2: 한류저항(CLR)의 사용목적
1) 계전기 구동에 필요한 지락전류의 제한
2) SGR 에 유효지락전류의 공급
3) 계통의 이상지락시 중성점 불안정 現象의 방지
4) 제 3조파 억제 및 계통의 안정화
Q3: 한류저항의 용량
계산방법
Rn=n^2r/9(Rn: 1차환산저항, r: CLR의 저항, n: GPT의 권수비)
Is= 3E1/ (n)^2 x r
r = 3E1 / (E1/E3)^2 x In) (ohm)
in =In x E1/E3 (in: 2차환산전류)
용량 W=in^2r= 3InE1(W)
참고로 영상전류는 Io = wCo*E = 2*3.14*f*3C*(V/1.7321)
Q4: 고저압혼촉방지방법으로 혼촉방지판에 2종접지를 해야하는지
1종접지를 하여야 합니다.
Q5: 2차Y중성점에 2종접지를 해도돼는지
계통을 비접지로 운영 하기위해 고저압혼촉방지판이 있는 것으로 제작되었다면 굳이 변압기 2차 중성접에 2종접지를 할 필요가 없겠군요.
ZCT: 비접지에서 지락검출하기 위해서 ZCT를 사용
ZCT는 3상 합성전류에 의해서 동작합니다. 즉 ZCT를 통해 흐른 전류가 부하를 거쳐 다시 ZCT로 돌아오면 합성전류는 0 이므로 동작하지 않습니다. 그러나 ZCT 이후에서 지락이 발생하여 ZCT를 통해 흐른 전류가 대지나 외함을 통해 지락전류가 흐른다면 ZCT는 그 전류의 차이 만큼 감지하여 동작합니다. 비접지 방식이어도 ZCT 1차측에 중성점 접지가 되어 있지 않다면 지락이 발생해도 ZCT는 동작하지 않습니다. 대지를 귀로로한 폐회로가 구성되지 않기 때문에 지락전류가 흐르지 않기 때문입니다. 정상적인 상태라면 ZCT 이후 어떠한 선로나 기기의 지락이 발생한다면 ZCT는 지락전류를 검출하여 동작하게 됩니다

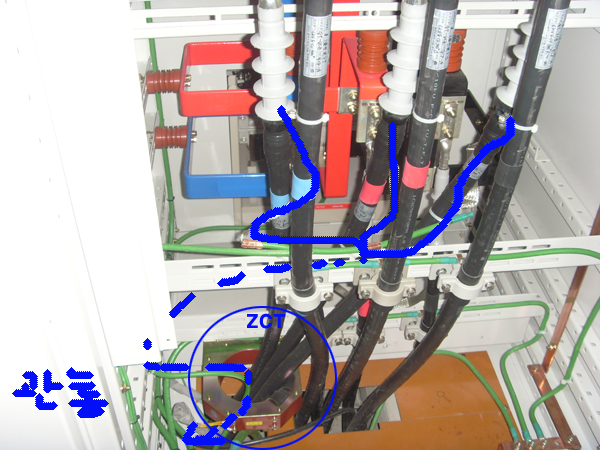

그리고 케이블 헤드에서 제1종 접지시 부하측에 변류기가 있으면 변류기를 관통해서 접지를 한다는 규정이 있습니다.
